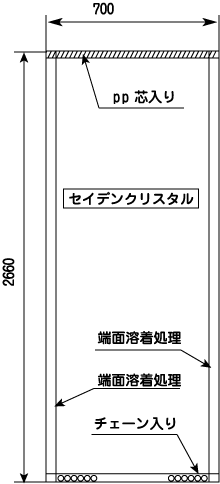

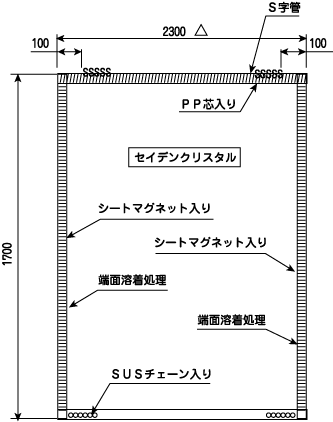

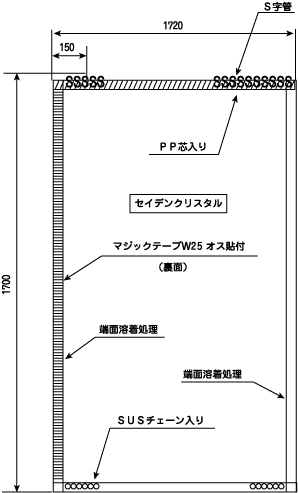

加工図面ガイド

ハトメ打ち カーテンにする場合　フィルムにPP芯で補強する

補強を行いその上からハトメを打ちます。素材は真鋳ステンレスがあります。
ハトメを打つピッチを指定して下さい。カーテンの場合、同じピッチで割り切れない場合がありますので、端の部分が大小誤差がでます。

折り返し

フィルムの場合は通常周辺部を折り返して、高周波ウエルダー加工します。

Sかん付け

ハトメを打ったフィルムにSかんを付けてカーテンレールに取り付けします。素材はユニクロームメッキスチールとSUSがあります。ペンチなどで少しSかんを広げてハトメとカーテンレールに取り付けてからペンチでSかんを閉じます。

ウエイトチェーン

クリーンルームの気流に対するカーテンの揺れを抑えるため、ウエイトチェーンを入れます。ウエイトチェーンはカーテンを折り返して袋状にして高周波ウエルダーで溶着します。
素材はユニクロームメッキスチールとステンレス製があり、4Øと6Øの2種類の重さを用意してあります。更に重いチェーンの場合は補強などが必要になります。
